Współczesna produkcja etykiet w technologii wąskowstęgowej stawia przed drukarniami wyjątkowe wyzwania. Krótkie serie, częste zmiany zleceń oraz konieczność pracy na różnorodnych, często wrażliwych termicznie materiałach wymuszają ciągłe dostosowywanie prędkości maszyny. Klasyczne systemy utwardzania UV z lampami rtęciowymi, o stałej mocy wyjściowej, nie są w stanie sprostać tej dynamice. Zmiana prędkości bez odpowiedniej korekty energii UV prowadzi nieuchronnie do niedoutwardzenia (przy przyspieszeniu) lub przegrzania podłoża (przy zwolnieniu). Rozwiązaniem tego fundamentalnego problemu jest inteligentna, realizowana w czasie rzeczywistym kontrola mocy w systemach LED-UV. Niniejszy tutorial, oparty na praktyce inżynierskiej, krok po kroku wyjaśnia zasadę działania, konfigurację i korzyści płynące z wdrożenia tej technologii w drukarni etykiet.
Podstawy Fizyczne: Dlaczego Stała Moc Przy Zmiennej Prędkości To Błąd?
Efektywne utwardzenie UV polega na dostarczeniu do warstwy farby lub lakieru określonej dawki energii, mierzonej w dżulach na centymetr kwadratowy (J/cm²). Dawka ta jest iloczynem dwóch kluczowych parametrów: irradiancji (natężenia promieniowania UV w W/cm²) oraz czasu naświetlania. W drukarce rolowej czas naświetlania jest odwrotnie proporcjonalny do prędkości linii. Podwojenie prędkości oznacza skrócenie czasu naświetlania o połowę. Jeśli irradiancja (moc lampy) pozostaje niezmienna, dostarczona dawka spada o 50%, co zwykle skutkuje niedostatecznym utwardzeniem, słabą przyczepnością i niską odpornością mechaniczną. Tradycyjne lampy rtęciowe nie oferują możliwości szybkiej i precyzyjnej regulacji mocy w tak szerokim zakresie. Nowoczesne systemy LED-UV, dzięki elektronice półprzewodnikowej, rozwiązują ten problem radykalnie.
Architektura Systemu: Od Czujnika Prędkości do Sterowania Diodą LED

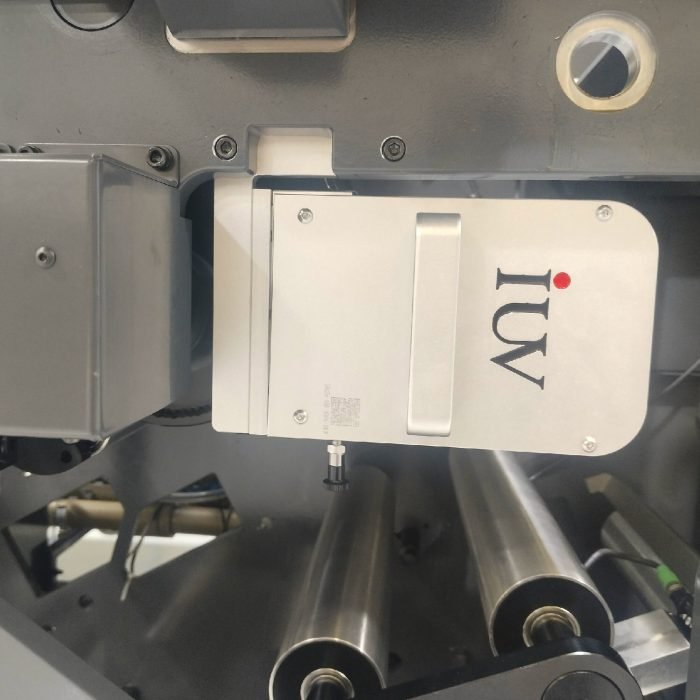

Kluczem do sukcesu jest zamknięta pętla sterowania, integrująca system utwardzania z nadrzędnym sterownikiem maszyny drukującej. Sercem tego układu jest algorytm, który w czasie rzeczywistym odbiera sygnał aktualnej prędkości linii (w m/s lub m/min) z enkodera maszyny. Na podstawie zaprogramowanej wartości docelowej dawki (np. 100 mJ/cm²) oraz znanej charakterystyki optycznej lampy, jednostka sterująca natychmiast oblicza wymaganą irradiancję i wysyła odpowiedni sygnał do modułów zasilających diody LED. Proces ten zachodzi w milisekundach, zapewniając stałą, optymalną dawkę niezależnie od tego, czy maszyna pracuje z prędkością 50 m/min, czy 200 m/min. Takie inteligentne sterowanie jest integralną cechą zaawansowanych systemów, takich jak IUV, które komunikują się z maszyną poprzez interfejsy takie jak CAN Bus.
Konfiguracja Praktyczna: Mapowanie Procesu i Tworzenie Receptur
Wdrożenie rozpoczyna się od etapu kwalifikacji procesu. Dla każdej kluczowej kombinacji farba-podłoże należy eksperymentalnie wyznaczyć Minimalną Skuteczną Dawkę (MED). Testy przeprowadza się przy różnych prędkościach i odpowiadających im ustawieniach mocy systemu LED-UV. Po zebraniu danych tworzy się „mapę procesu” – zestaw parametrów gwarantujących pełne utwardzenie. W nowoczesnych interfejsach operatorskich (HMI) mapy te zapisuje się jako cyfrowe receptury. Operator, wybierając nazwę zlecenia (np. „Etykieta na folii PE, biel kryjąca”), ładuje predefiniowaną recepturę. System automatycznie dostosowuje moc wyjściową UV do aktualnej prędkości, eliminując ludzki błąd i gwarantując powtarzalność jakości między zleceniami, a nawet między zmianami produkcyjnymi.
Synergia z Automatycznym Wykrywaniem Szerokości: Podwójna Oszczędność
Prawdziwa efektywność pojawia się, gdy kontrolę mocy w czasie rzeczywistym połączy się z systemem automatycznego wykrywania szerokości zadruku. Technologia ta, wykorzystująca czujniki, identyfikuje faktyczną szerokość naniesionego obrazu na materiale. Inteligentny system aktywuje tylko te segmenty (moduły) diod LED, które znajdują się bezpośrednio nad zadrukowanym obszarem, wyłączając zasilanie nad pustymi marginesami. W połączeniu z regulacją mocy względem prędkości, daje to efekt synergii. Oszczędność energii jest podwójna: po pierwsze, diody pracują z mocą optymalną dla danej prędkości, a po drugie, świecą tylko tam, gdzie jest to absolutnie konieczne. Szacuje się, że samo automatyczne wykrywanie szerokości może zmniejszyć zużycie energii elektrycznej nawet o 30% lub więcej.
Studium Przypadku: Przejście z Lampy Rtęciowej na Inteligentny System LED-UV
Rozważmy realistyczny scenariusz modernizacji. Drukarnia posiada wąskowstęgową maszynę fleksograficzną z sześcioma zespołami drukującymi, każdy wyposażony w klasyczną lampę rtęciową o mocy 6 kW. Maszyna pracuje średnio 1848 godzin rocznie z pełną mocą, a dodatkowo 792 godziny w trybie czuwania. Roczne koszty energii tylko dla utwardzania sięgają około 79 548 złotych (przy założeniu określonej stawki energii). Po modernizacji na inteligentny system LED-UV z automatycznym wykrywaniem szerokości, moc jednostkowa spada do 1.8 kW na moduł, a tryb czuwania zostaje wyeliminowany. Teoretyczne roczne oszczędności mogą przekroczyć 57 000 złotych, co oznacza redukcję kosztów energii o ponad 70%. Inwestycja zwraca się często w ciągu 2-3 lat, a dodatkowo zyskuje się nieporównywalnie większą stabilność procesu i możliwość druku na materiałach wrażliwych na ciepło.
Wnioski i Rekomendacje: Niezbędny Krok ku Elastycznej Produkcji
Wdrażanie kontroli mocy UV w czasie rzeczywistym nie jest już luksusem, lecz koniecznością dla konkurencyjnej drukarni etykiet. Technologia ta przekształca utwardzanie z biernego, sztywnego elementu linii produkcyjnej w aktywny, adaptacyjny proces. Pozwala ona w pełni wykorzystać zalety LED-UV – niską temperaturę, długą żywotność, natychmiastowe włączanie/wyłączanie – jednocześnie neutralizując jej główne wyzwanie związane z dawką. Dla menedżerów produkcyjnych oznacza to mniejsze straty materiałowe, brak przestojów z powodu problemów z utwardzaniem oraz możliwość przyjmowania szerszego zakresu zleceń. Dla inżynierów utrzymania ruchu to mniej awaryjnych lamp rtęciowych do wymiany i uproszczona diagnostyka. Inwestycja w inteligentny system to strategiczny ruch w kierunku wydajnej, elastycznej i przyszłościowej produkcji w branży etykiet.
